把表格交给 Codex，把可编辑的科研图带回 Origin
理解数据 · 选择表达 · 定制样式 · 检查交付
我做 EditaPlot，是想少花一些时间反复调图，多留一些时间讨论数据本身。你把表格和想表达的问题告诉 Codex，它会先说明每列的用途，等你确认后，再调用本机 Origin 绘图和检查结果。
它是一个 Codex Skill，不是独立绘图软件。你仍然可以在 Origin 中继续编辑曲线、坐标轴和图例；配色、线宽与版式也可以在已支持的范围内按你的需求调整。
使用前提：Windows 10/11 x64 实体电脑 + Codex + 本机 Origin/OriginPro。 日常使用不需要提前打开 Origin；Mac、Linux、WSL 和虚拟机暂不支持。
 XPS 原始谱与已提供分峰 按实际列展示背景、包络和组分，不补造缺失峰。 |
 分组箱线与原始点 同时看组间分布和每个观测，而不只看一根柱子。 |
 SHAP：重要性、贡献与蜂群 使用上游已提供的逐样本 SHAP；绘图层不训练模型。 |

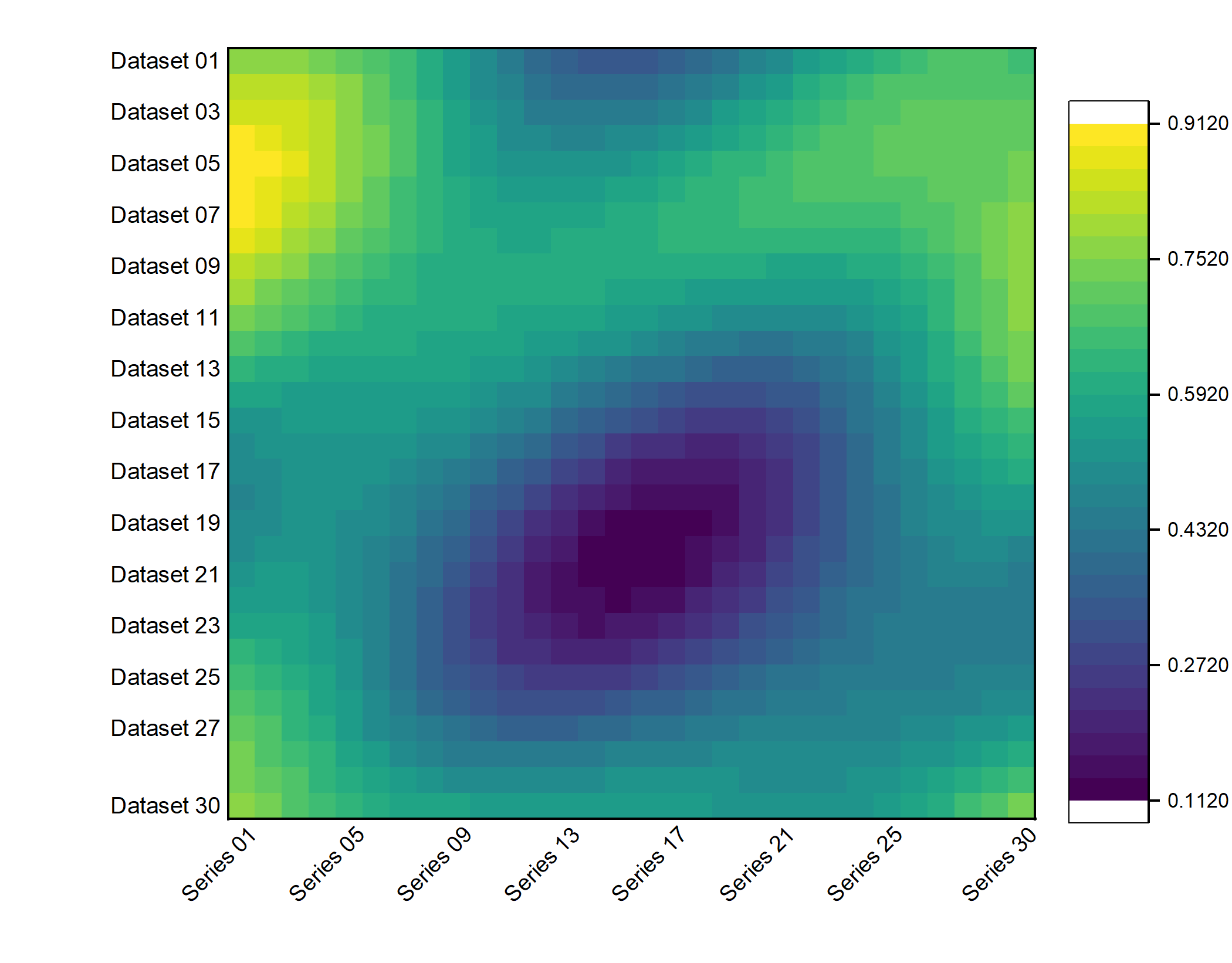

 30 × 30 高密度热力图 保留全部 900 个源值与行列顺序，不插值、不自动聚类。 |
这些示例都用合成教学数据，由真实 Origin 生成，不代表实验或临床结论。点击图片可以看原图。
浏览全部 45 条绘图路线 → 荧光 / EEG 研究信号 English gallery
不会 GitHub 也没关系，把下面这段话复制给 Codex：
请帮我安装最新 main 版 EditaPlot：
仓库：https://github.com/hang-jin/editaplot
请下载并保留完整仓库（包括 runtime），运行根目录 editaplot.cmd setup 和 doctor。
优先复用已有的 64 位 Python 3.11/3.12；需要安装 Python 时先问我。
不要安装或修改 Origin，不要修改注册表、DCOM，也不要申请管理员权限或控制鼠标。
完成后用中文告诉我环境是否就绪，再让我提供数据。
也可以下载完整 ZIP，完整解压后让 Codex 在该文件夹里安装。不要只复制 skill/editaplot 子目录，它需要仓库中的绘图引擎。
我会用 Git，直接给我安装命令
git clone https://github.com/hang-jin/editaplot.git
Set-Location editaplot
.\editaplot.cmd setup
.\editaplot.cmd doctor首次运行缺少兼容 Python 时，先按安装指南完成确认与配置。项目依赖只进入本项目环境，不修改全局 Python。
在新的 Codex 对话中使用 $editaplot，附上 CSV、TXT、XLS 或 XLSX。可以先这样说：
请用 $editaplot 看这份数据，先不要画图，也不要修改原文件。
请用中文说明每列用途，推荐最多三种合适的图，并告诉我还需要确认什么。
支持中文列名和中文路径。不确定该画哪种图，就让它先推荐；已经有目标，也可以直接说“分组箱线图”“XPS 多谱线对比”或“预计算 SHAP”。
不会整理列名？可以先打开对应模板的数据样例，也可以让 Codex 解释现有表格与样例的差异。需要的辅助列只在内存或可编辑 Origin 工作簿中创建，原文件保持不变。
确认组别、单位、误差含义和要呈现的图形元素后，就可以继续说：
按刚才确认的方案调用 Origin 绘图，导出可编辑 OPJU 和 PNG、PDF、TIF。
请检查数据映射、坐标轴、字体和导出后的视觉效果，最后简要告诉我输出位置与检查结果。
我会让 Skill 先完成本机绘图检查，再处理正式数据；不会补造原文件没有的测量值、分峰或误差。
正式结果默认集中保存在原始数据旁的新文件夹中：
我的数据.csv
我的数据_EditaPlot_<时间>/
render-plan.json
result.opju
result.pdf
result.tif
……反读与验证报告
想在 Origin 里接着改，就补一句“完成后保留可编辑窗口”。有图片不等于已经完成：正式交付还需要真实的 OPJU、其他导出格式以及数据和图形检查。完整过程见中文教程。
已经安装旧版，怎样更新？
让 Codex 检查本地改动、保留你的文件，再安全更新完整仓库并重新运行 editaplot.cmd setup 和 doctor。
当前安全运行时使用 Python 3.11/3.12 与 Pillow 13，新建环境优先 3.12；Python 3.10 不再承载当前依赖。旧项目环境和替换下来的 Skill 会保留为备份，不会悄悄退回旧依赖。旧方案若提示 analysis_changed，请重新理解、确认并生成方案，不要手改 JSON。
请用 $editaplot 只读分析这份表格。我想比较不同组的差异，暂时没有确定图形。
请推荐最多三种表达方式，说明各自需要哪些列，等我确认后再绘图。
请用 $editaplot 画分组箱线图，并叠加原始观测点。
先确认分组、纵轴单位、每个观测的含义与样本量，不要自动添加显著性标记。
请用 $editaplot 参考这张图的配色、线宽和布局，数据只用我提供的表格。
先列出当前模板能采用的样式、保留的默认值和无法实现的部分，等我确认后再画。
不要复制参考图的数据、结论、样品名或水印。
我目前维护 45 条公开绘图路线。同一路线可适配不同系列数、列名或已支持的显示模式，不需要为每种材料重新做一个模板。先看格式，再把自己的数据交给 Codex。
| 你的数据 | 常见表达 | 格式与示例 |
|---|---|---|
| 材料、光谱与电化学 | XPS、XRD/GSAS、PL/TRPL、UV–Vis/Tauc、FTIR、NMR、DSC、XAS、EIS、CV、LSV | XPS 表格 · XRD 精修 |
| 分组观测、误差与组成 | 柱/条形、原始点、箱线、小提琴、Raincloud、堆叠、百分比组成、森林图 | 分组箱线 · 带误差柱图 |
| 医学与模型评估 | ROC、PR、校准、DCA、混淆矩阵、Bland–Altman、配对轨迹、预计算 SHAP | 分栏 SHAP 表格 · 图库 |
| 荧光、EEG 与研究信号 | G–S 相量、共幅度多通道轨迹、时频矩阵、事件栅格 | 数据合同与用法 |
| 关系、流向与三维 | 散点、气泡、趋势、雷达、桑基、环形有向网络、具有真实第三轴的三维曲线 | 真实案例与数据 |
| 分类矩阵 | 热力图与高密度矩阵；保留源值和顺序 | 输入格式 |
XPS、GSAS、SHAP、寿命或带隙等有专门的科学边界。绘图层不会擅自做拟合、找峰、训练模型、重建影像或计算原始 EEG 的频谱；需要上游结果时会先说明。具体能力以对应模板和本机检查为准。
可以选择模板默认、参考图建议、精确自定义三种方式。你的明确选择优先；参考图只提供可采用的图形语法与风格，不复制它的数据、结论、样品名或水印。
例如在 XPS 中说：“Raw 用 #173F5F、线宽 2.4 pt、填充透明度 38%、画幅 18 × 18 cm，隐藏图例。”不同模板支持的调整项不同；Codex 会逐项说明采用、保留默认或拒绝，不把不支持的参数装成已经生效。
| 项目 | 当前范围 |
|---|---|
| 系统 | Windows 10/11 x64 实体电脑；Mac、Linux、WSL、Wine/CrossOver、Parallels 和其他虚拟机暂不支持 |
| Python | 64 位 CPython 3.11 / 3.12；优先 3.12，安装器自动发现兼容版本 |
| Origin | 2021–2026b 是兼容目标；不是全部版本、全部模板组合都已验证 |
| 当前实机基线 | Python 3.12.14 + Pillow 13.0.0 + Origin 2024b（10.15.132），已完成 6 个代表案例回归；其他环境需先过 smoke 与模板能力检查 |
| 安装内容 | 完整仓库与项目隔离依赖；不捆绑、安装或修改 Origin |
权限只给本次任务需要的范围：读取仓库和选定数据；写入项目、当前用户的 $HOME.codex\skills\editaplot 及数据所在文件夹；运行本地命令与专用 Origin 实例。下载和更新依赖时需要联网。
普通使用不需要管理员权限、鼠标控制、全盘写入或 DCOM、注册表、防火墙修改。遇到输出目录受保护时，只处理当前文件夹或明确指定另一个可写位置。
Codex 提示隔离上下文或权限不足时
让 Codex 为原来的精确 Origin 命令发起正式、受限的本地执行申请；只有获批才重跑，自动审查不保证批准，也不等于授权所有后续命令。不要把任务转到管理员 PowerShell，不要修改 DCOM/注册表或无限重试。
详细步骤和排队/耗时诊断见安装与排障。
涉及隐私的数据先去标识化，包括参考图里残留的姓名、编号等文字；我不承诺自动发现 PHI 或其他全部敏感信息。本地绘图程序不会主动把你的数据上传到网络，但交给 Codex 的文件仍受当前账号、组织和数据保留政策约束。详见隐私说明。
常见疑问：卡住、排队、参考图没完全照着画？
- 安装或绘图一直不动：先看最后停在哪一步，不要反复提交。环境与确认都已完成后，4–5 分钟是合理的本地流程参考，不是时限保证；无新进度却持续几十分钟时请让 Codex 按分阶段排障检查。
- 同时开多个对话：数据分析可以并行；同一 Windows 会话里的新版 EditaPlot 会让真正调用 Origin 的步骤排队，不要把等待提示当作失败。
- 参考图不能完全照搬：参考图是视觉简报，不是任意图片一键复制。可支持的配色、线宽等可以定制，数据含义和已验证的绘图能力仍然是边界。
- 如何反馈问题：告诉我 Windows / Origin 版本、最后的简短错误和能公开的最小样例即可。不要公开整份实验数据、病历、凭据或私人路径。
| 我想做什么 | 从这里开始 |
|---|---|
| 看所有图形，找适合的数据格式 | 中文图库 · English gallery |
| 完整跑通第一张图 | 中文教程 · English quick start |
| 安装、升级、权限或运行慢 | 安装与排障 |
| 绘制荧光与研究信号 | 输入规范和使用说明 |
| 查 Origin 版本适配边界 | 2021–2026b 兼容说明 |
| 了解源码、依赖与公开范围 | 发布边界 · 依赖清单 |
如果它帮你省下了调图时间，欢迎点个 Star，让更多有需要的人找到它。我只按日记录仓库 Star 总数，不保存或展示用户名单、账号 ID 或个人加星时间。
我以 Apache License 2.0 开源并独立维护 EditaPlot。项目与 OriginLab Corporation 没有隶属、赞助或背书关系，相关名称仅说明兼容性。
欢迎提供可公开的最小示例和清楚的复现步骤；请勿在 Issue 放病历、私有数据、凭据或完整私人路径。
如果 EditaPlot 对你有用，可以随意请我喝杯咖啡。一毛、两毛或几块钱，对我来说都是鼓励，也支持我继续维护模板和教程。
赞赏完全自愿，不会解锁任何额外功能，不改变问题处理顺序或 Apache-2.0 权利。不赞赏也没关系，分享项目和一条有用的反馈同样帮得上忙。
